Soal Pilihan Ganda
1.
1. Pin 1 merupakan heater internal yang terhubung dengan ground.
2. Pin 2 merupakan tegangan sumber (VC) dimana Vc < 24 VDC.
3. Pin 3 (VH) digunakan untuk tegangan pada pemanas (heater internal) dimana VH = 5VDC.
4. Pin 4 merupakan output yang akan menghasilkan tegangan analog.
Pernyataan di atas merupakan konfigurasi pin dari suatu sensor. Sensor yang dimaksud adalah...
a. mq-3
b. mq-2
c. touch
d. LDR
e. PIR
Jawaban : B
2. Spesifikasi sensor :
- Output= Digital (D0)
- Working voltage: 3.3V to 5V
- Output format: Digital output (HIGH/LOW)\
- Wavelength detection range: 760nm to 1100nm
- Using LM393 comparator
- Detection angle: About 60 degrees, particularly sensitive to the flame spectrum
- Lighter flame detect distance 80cm
Berikut merupakan spesifikasi dari sensor...
a. flame sensor
b. touch sensor
c. LDR
d. sound sensor
e. mq-5
Jawaban : A
1. Panjang gelombang pancaran infrared yang dapat dideteksi oleh sensor PIR adalah...
a. 2-8 mikrometer
b. 25-30 mikrometer
c. 11-12 mikrometer
d. 5-8 mikrometer
e. 8-14 mikrometer
Jawaban : E
2.
Cara mencari besarnya nilai penguatan pada gambar di atas adalah...
a.
b.
c.
d.
Jawaban : B
1. Suatu komponen yang berfungsi sebagai penguat sinyal listrik yaitu...
a. Op-Amp
b. resistor
c. buzzer
d. LED
e. transistor
Jawaban : A
2. Spesifikasi :
- Tegangan maksimum (DC): 150V
- Konsumsi arus maksimum: 100mW
- Tingkatan Resistansi/Tahanan : 10Ω sampai 100KΩ
- Puncak spektral: 540nm (ukuran gelombang cahaya)
- Waktu Respon Sensor : 20ms – 30ms
- Suhu operasi: -30° Celsius – 70° Celcius
Berikut merupakan spesifikasi dari sensor...
a. flame sensor
b. torch LDR
c. touch sensor
d. mq-7
e. Photodiode
Jawaban : B
1. Berikut merupakan fungsi dari potensiometer adalah...
a. memperkecil nilai arus
b. sebagai resistor variable dan rheostat
c. penguat arus
d. a,,b,c salah
e. semua benar
Jawaban : B
2. Sensor yang dikenal sebagai sensor taktil adalah...
a. lm-35
b. touch sensor
c. sound sensor
d. rain sensor
e. mq-3
Jawaban : B
5. Sensor Kimia [Kembali]
1.

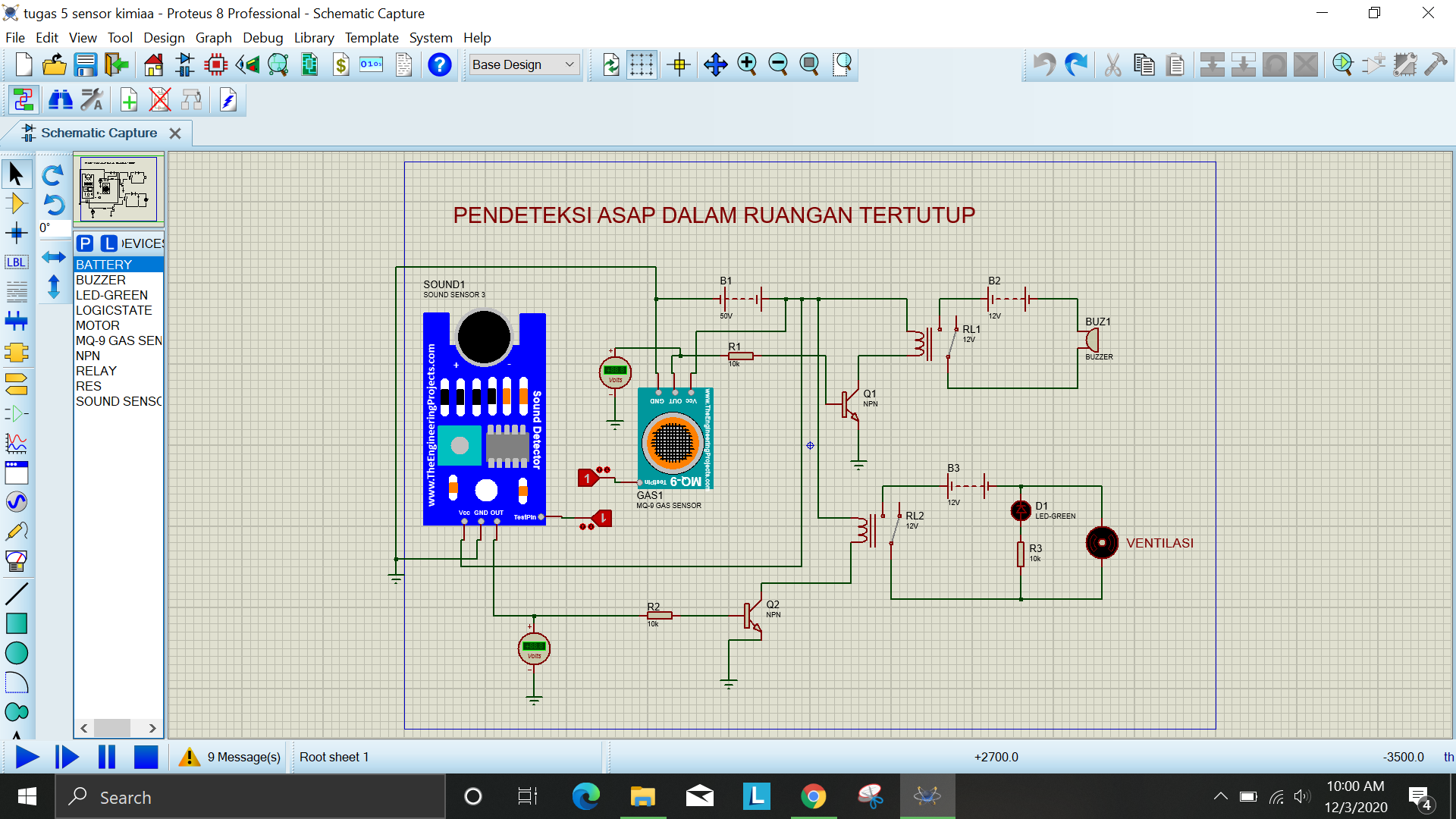

Yang merupakan komponen output dari gambar rangakaian di atas adalah...
a. buzzer, voltmeter. logicstate
b. voltmeter, resistor, buzzer
c. buzzer, led, motor dc
d. motor dc, flame sensor, mq-9
e. logicstate, led, motor dc
Jawaban : C
2. Sensor yang terdiri dari mikrofon kapasitif internal, detektor puncak, amplifier (LM 386, LM 393, dll), merupakan sensor...
a. mq-9
b. touch sensor
c. torch ldr
d. photodiode
e. sound sensor
Jawaban : E
6. Aplikasi Kelompok [Kembali]
1. Komponen elektronika yang memperbolehkan arus listrik mengalir satu arah dan menghambat arus listrik dari arah sebaliknya adalah...
a. diode
b. transistor
c. resistor
d. switch
e. kapasitor
Jawaban : A
2. Cara mencari besarnya nilai tegangan output pada Lm-35 adalah...
a. temperatur/10mV
b. temperatur x 5V
c. temperatur x 10mV
d. (25V / temperatur) + 1
e. 100 x perubahan temperatur
Jawaban : C
7. Aplikasi Pribadi [Kembali]
1. Tujuan dipasangnya resistor seri dengan Led adalah...
a. untuk menghindari cepat rusaknya led, agar arus yang masuk led lebih kecil
b. mempebesar tegangan
c. agar led tidak redup
d. agar arus yang mengalir lebih besar masuk ke led
e. memberikan variasi pada rangkaian
Jawaban : A
2.
Kesalahan pada rangkaian di atas adalah...
a. pemasangan voltmeter pada output sensor
b. resistor yang dibungkan seri dengan led
c. pemasangan voltmeter pada transistor
d. a dan c benar
e. a dan b benar
Jawaban : A
