Laporan Akhir Modul 2 Percobaan 5

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Alat dan Bahan

3. Rangkaian Simulasi

4. Prinsip Kerja Rangkaian

5. Video Rangkaian

6. Analisa

7. Link Download

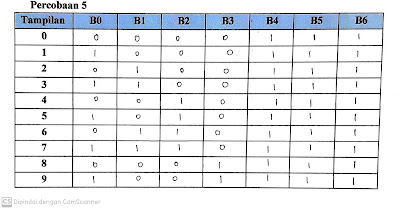

1. Jurnal [kembali]

2. Alat dan Bahan [kembali]

• IC 74LS47N
• Switch (DSWPK-7)
• Seven Segment
• Vcc
• Ground

3. Rangkaian Simulasi [kembali]

4. Prinsip Kerja Rangkaian [kembali]

Pada percobaan ini menggunakan decoder BCD (IC 74LS47N) ke seven segmen. Input dari switch akan masuk ke dekoder, lalu dekoder  akan mengkonversi bilangan biner menjadi bilangan desimal yang akan ditampilkan secara visual pada seven segmen. Decoder BCD ke seven segment mempunyai masukan berupa bilangan BCD 4-BIT (masukan A,B,C dan D) yang dihubungkan dengan switch B0, B1, B2, dan B3. Dimana output keluaran yang ditampilkan pada seven segment berupa biner dari 0-9. Masukan BCD diaktikfkan oleh logika ‘1’ dan keluaran dari decoder adalah aktif low. Tiga masukan ekstra yaitu masukan (lamp test) yang akan menampilkan angka 8 apabila input yang diberikan berlogika 0, masukan (blanking input/ripple blanking output) merupakan delay input, dan (ripple blanking input) mempengaruhi on ("1")/off ("0") dari seven segmen. Nyala LED pada seven segmen tergantung pada input bilangan binernya.

5. Video Rangkaian [kembali]

6. Analisa [kembali]

Percobaan 5 :

1. Analisa output yang dihasilkan (seven segmen) berdasarkan biner yang didapatkan?

Tampilan bilangan decimal pada seven segmen sesuai dengan nilai output pada pada switch berupa bilangan biner yang dikonversikan oleh IC 74LS47 menjadi bilangan decimal.

      2. Jelaskan perbedaan rangkaian seven segmen cathoda dan anoda?

• Seven Segmen Anoda

Semua anoda dari LED dalam seven segmen disatukan secara paralel dan semua itu dihubungkan ke VCC, dan kemudian LED dihubungkan melalui tahanan pembatas arus keluar dari penggerak LED. Karena dihubungkan ke VCC, maka COMMON ANODA ini berada pada kondisi AKTIF LOW (led akan menyala/aktif bila diberi logika 0).

•  Seven Segmen Cathoda

Common Katoda merupakan kebalikan dari Common Anoda. Disini semua katoda disatukan secara parallel dan dihubungkan ke GROUND. Karena seluruh katoda dihubungkan ke GROUND, maka COMMON KATODA ini berada pada kondisi AKTIF HIGH (led akan menyala/aktif bila diberi logika 1).

3. Jika ic 74ls47n dihilangkan atau seven segmen lansung dihubungkan ke switch, analisa output yang didapatkan?

Seven segment tidak akan menyala, dikarenakan seven segmen hanya akan aktif apabila input yang masuk berupa bilangan decimal. Sedangkan output dari switch berupa bilangan biner. Ic 74ls47n berfungsi untuk mengkonversi bilangan biner menjadi bilangan decimal.

4. Jika Ic 74ls47n diganti dengan IC 4511, apakah seven segment dapat menampilkan bilangan desimal??

Ic 4511 dapat mengubah input berupa bilangan biner menjadi bilangan decimal yang dapat ditampilkan oleh seven segment.

7. Link download [kembali]

Download HTML DISINI

Download Rangkaian DISINI

Download Video DISINI
