Laporan Akhir Modul 4 Percobaan 2

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Alat dan Bahan

3. Rangkaian Simulasi

4. Prinsip Kerja Rangkaian

5. Video Rangkaian

6. Analisa

7. Link Download

1. Jurnal [kembali]

    Percobaan 2 :

2. Alat dan Bahan [kembali]

• Op-Amp
• Vsource
• Resistor
• Vcc
• Ground
• Voltmeter

3. Rangkaian Simulasi [kembali]

4. Prinsip Kerja Rangkaian [kembali]

Rangkaian di atas merupakan rangkaian Non Inverting Amplifier. Rangkaian Non Inverting amplifier merupakan rangkaian yang berfungsi sebagai penguat dan tanpa ada pembalikan polaritas sinyal masukan. Rangkaian Non Inverting Amplifier, sinyal outputnya memiliki fasa yang sama dengan sinyal inputnya. Pada percobaan ini kita diminta untuk memvariasikan nilai tegangan dan juga Rf, terdapat tegangan saturasi yang besarnya 20V hingga -20V yang berfungsi sebagai pembatas tegangan output dari Op-Amp. Perbedaan rangkaian non inverting amplifier dengan rangkaian inverting amplifier terletak pada input tegangannya. Input tegangan pada rangkaian Non Inverting Amplifier dihubungkan ke kaki positif dari Op- Amp. Dimana output tegangan yang dihasilkan memiliki polaritas sama dengan input tegangannya. Besarnya tegangan output yang telah mengalami penguatan akan ditampilkan pada voltmeter.

Secara matematis, besarnya penguatan dan tegangan output didapatkan dari persamaan :

Penguatan/ Gain = | Vout/ Vin |

                                                             Vout = ( Rf/Ri + 1 ) . Vin

5. Video Rangkaian [kembali]

6. Analisa [kembali]

1. Jelaskan prinsip kerja dari rangkaian non inverting ?

Rangkaian Non Inverting amplifier merupakan rangkaian yang berfungsi sebagai penguat dan tanpa ada pembalikan polaritas sinyal masukan. Maksud tanpa pembalikan polaritas sinyal masukan adalah apabila tegangan input bernilai positif, maka tegangan outputnya juga bernilai positif dan berlaku sebaliknya. Rangkaian Non Inverting Amplifier, sinyal outputnya memiliki fasa yang sama dengan sinyal inputnya. Tegangan yang masuk pada kaki positif sama besarnya pada tegangan kaki negatif. Tegangan akan cenderung  melewati RF karena impedansi pada op-amp yang tak hingga, hingga besar tegangan outputnya itu gain atau penguatan.

2. Apa pengaruh Vin terhadap vout pada rangkaian non inverting ?

Rangkaian Non Inverting amplifier merupakan rangkaian yang berfungsi sebagai penguat dan tanpa ada pembalikan polaritas sinyal masukan. Maksud tanpa pembalikan polaritas sinyal masukan adalah apabila tegangan input bernilai positif, maka tegangan outputnya juga bernilai positif dan berlaku sebaliknya. Besarnya tegangan output juga dipengaruhi oleh tegangan input, seperti persamaan berikut :

3. Jelaskan pengaruh dari +V saturasi dan -Vsaturasi pada tegangan output yang dihasilkan ?

V saturasi berfungsi sebagai pembatas  besarnya tegangan output dari Op- Amp. +v saturasi membatasi besarnya tegangan output maksimal. Sedangkan -V saturasi membatasi besarnya tegangan output minimal.

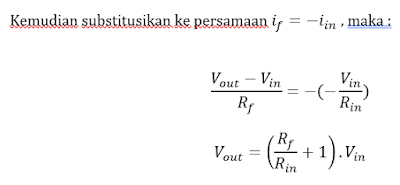

4. Bagaimana turunan rumus Vout dari rangkaian non Inverting ?

Sebuah penguat memiliki tegangan input sama dengan 0 dan impedansi masukan adalah tak hingga.

7. Link download [kembali]

Download HTML DISINI

Download Rangkaian DISINI

Download Video DISINI
